Vantage Pro Vane Anemometer

Vantage Pro Vane Anemometer

€169.00 (tax incl.) (€140.83 VAT excl.)
Delivery in 1 to 5 days

Anémomètre - girouette de remplacement, compatible avec les stations météo Vantage Pro 1 et 2 de Davis Instruments. Équipé d'un câble de 12 mètres.

Reference
6410
Available

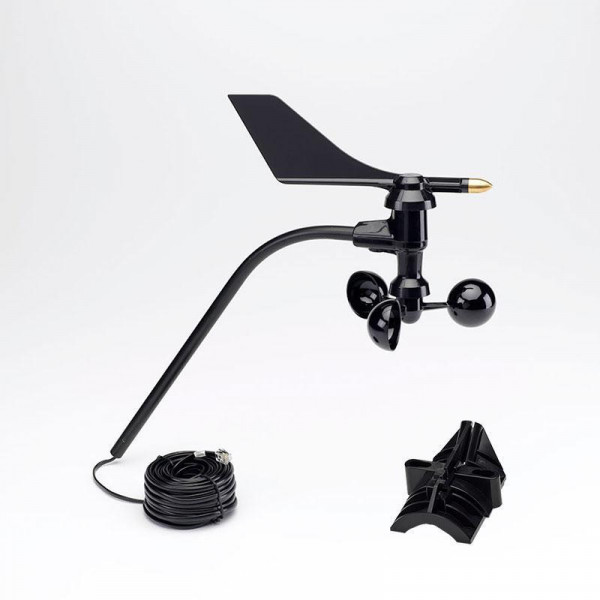

L'anémomètre-girouette de remplacement pour les stations Vantage Pro2 de référence 6410 permet la mesure de la vitesse du vent mais aussi de la direction du vent. L'anémomètre est robuste et résiste à des vents d'ouragan, il est aussi sensible aux vents de très faible faible vitesse.

L'anémomètre a été testé en souflerie et résiste aux caractéristiques limites si dessous. Il a enregistré jusqu'à 282 km/h lors de l'ouragan Andrew en 1992 avant de se casser.

Un câble 4 conducteurs de 12 m avec fourni avec l'anémomètre-girouette. Si la longueur n'est pas suffisante, le câble peut être rallongé avec des câbles de 2.4 m, 12 m ou 30 m. Une solution plus pratique et facile à mettre en place peut être d'utiliser le Kit de transmission pour l'anémomètre qui permet de déporter l'anémomètre jusqu'à 300 m des autres capteurs.

L'anémomètre est livré avec la base de fixation sur mât de diamètre 30 à 50 mm.

Caractéristiques techniques

Général

  • Plage de température de fonctionnement : -40°F à 149°F (-40°C à 65°C)
  • Type de capteur :
    • Vitesse du vent : Capteur magnétique à l'état solide
    • Direction du vent : Girouette et potentiomètre
  • Longueur de câble d'attache : 40 ' (12 m)
  • Type de câble : 4 conducteurs, 26 AWG
  • Connecteur : Connecteur modulaire (RJ-11)
  • Longueur maximale de câble : 240 ' (73 m)

Note : La vitesse de vent maximale pouvant être affichée diminue avec la longeur de câble reliant l'anémomètre à la station ISS. Avec un câble de 140 ' (42 m), la vitesse maximale affichable est de 135 mph (60 m/s) tandis qu'avec un câble de 240 ' (73 m), elle ne peut excéder 100 mph (45 m/s).

  • Matériaux constituants :
    • Girouette et tête de contrôle : Plastique ABS resistant aux UV
    • Coupelles : Polycarbonate
    • Bras d'anémomètre : Aluminium anodisé noir
  • Dimensions (longueur x largeur x hauteur) : 381 x 38 x 457 mm
  • Poids : 1.332 kg

Sortie de capteur

  • Direction du vent
    • Résolution d'affichage : 16 points (22.5°) sur la rose des vents, 1° en affichage numérique
    • Précision :  ±3°
  • Vitesse du vent
    • Résolution et Unités : En mph. Conversion vers km/h, m/s et noeuds (kts). Résolution à 1 mph, 1 km/h, 0.1 m/s, 1 noeud
    • Plages de mesure : 1 à 200 mph, 1 à 173 noeuds, 0.5 à 89 m/s, 1 à 322 km/h
    • Précision : ±2 mph (2 kts, 3 km/h, 1 m/s) ou ±5%
    • Longueur maximale de câble : 240 ' (73 m). La vitesse de maximale pouvant être affichée diminue avec la longeur de câble reliant l'anémomètre à la station ISS (voir note plus haut).

Connexions d'entrée / de sortie

  • Noir : Fermeture du contact de la vitesse du vent au sol
  • Rouge : Masse
  • Vert : Système d'essuie-glace directionnel du vent (potentiomètre de 20 kΩ )
  • Jaune : Potentiomètre de vent
  • Formule de traduction de vitesse de vent : 1600 rev/h = 1 mph
    • V = P(2.25/T) (V = vitesse en mph, P = nombre d'impulsions par échantillon, période T = période d'échantillonnage en secondes)
  • Traduction de direction du vent : Résistance variable 0-20 kΩ, 10 kΩ = sud, 180°
