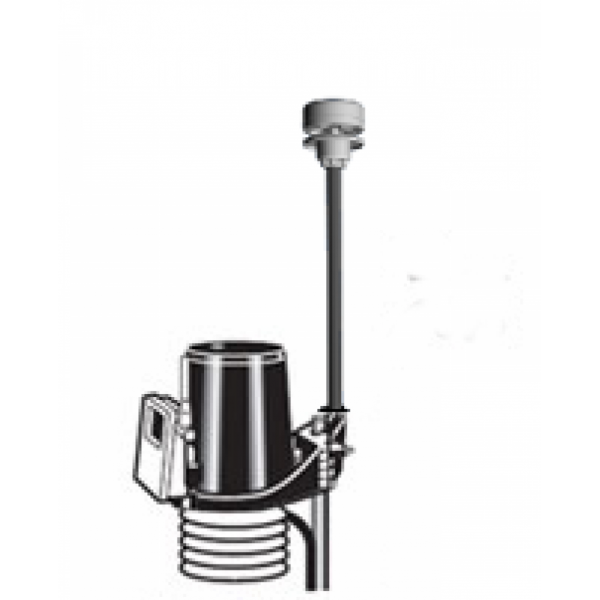

Anemómetro ultrasónico para Vantage pro 2

El anemómetro de paletas CV7 es un anemómetro ultrasónico fabricado en Francia. Este anemómetro ha demostrado su eficacia en aplicaciones marinas y es conocido por su robustez en el sector naval, así como por su precisión en el sector de la vela de competición.

Los sensores de viento sónicos son veletas estáticas sin partes giratorias. Así, el sensor de viento CV7 es discreto debido a su pequeño tamaño y a la ausencia de piezas móviles que no atraen la mirada.

Una configuración compatible para los usuarios de anemómetros de Davis Instruments

El anemómetro ultrasónico de paletas CV7 ha sido adaptado para proporcionar señales idénticas a los anemómetros 6410 y 7911 de Davis Instruments. La conexión se realiza en un conector RJ11 idéntico al de los anemómetros de Davis Instruments.

La frecuencia de medición es de 533 ms. Para su uso con una estación meteorológica Davis Instruments Vantage Pro 2, el paso de medición no depende del anemómetro sino del sistema de adquisición de datos del conjunto de sensores. Por lo tanto, el paso de medición sigue siendo de 2,25 segundos en una estación Vantage Pro 2.

Precaución: Se necesita una fuente de alimentación externa adicional de entre 2,7 y 38 voltios. Por favor, consulte el anemómetro Sonic 6415 para la alimentación por panel solar.

Fabricado en Francia

Los anemómetros de paletas CV7 se fabrican en Francia, en la región de Nantes, lo que permite un servicio posventa rápido y eficaz.

Los anemómetros se someten a estrictos controles de calidad durante todo el proceso de fabricación

Caractéristiques techniques

Généralités

Mesure de la vitesse du vent : 0.25-40 m/s (0.5 – 80 knots)
Sensibilité de la mesure de vitesse du vent : 0.13 m/s (0.25 knots) Indépendant des conditions météos
Mesure de la direction du vent : 0-359 °
Sensibilité de la mesure de la direction du vent : +/- 1 °
Type de sortie :

• Anémomètre : drain ouvert.
• Girouette :potentiomètre digital

Mise à jour des données : Toutes les 533 ms
Alimentation : 2,7 V à 38 V.
Câble : 6 conducteurs, 26 AWG, connecteur RJ-11, longueur 1,2 m.
Dimensions : Ø 65 mm , hauteur : 47 mm.
Poids : 110 g

Consommation

VDD (V) / mAh
3,6 / 9,5
7,2 / 5
9,6 / 5
12 / 2,6
14 / 2,6
18 / 2,6
24 / 2,5
27 / 2,5

Consommations maximum.

Connexions

Sur connecteur RJ11 :

• Anémomètre : fil jaune.
• Alimentation (VREF) potentiometre : fil noir
• Angle du vent (WP) : fil rouge
• Masse (GND) : fil vert

Fils d'alimentation:

• Alimentation : fil marron
• Masse (GND) : fil bleu

Anémomètre

Le signal de sortie WS est en drain ouvert. Courant max : 170 mA. Tension max : 100 V

Le signal généré est un signal carré symétrique de fréquence proportionnelle à la vitesse du vent. Pour un signal à fréquence F, on a une vitesse:

• Vmph= 2,25 F en mille/heure.
• Vkt= 1,95 F en nœuds.
• Vkm/h= 3,62 F en Km/h.
• Vm/s= 1,006 F en m/s.

Résolution sur 16 bits.
Vent maximum : 80 Kt (148,16 Km/h)

Girouette

Le capteur convertit l'angle du vent sur un potentiomètre. Les valeurs angulaires à convertir vont de 0° à 359° (0° étant égal à 360°) sans bande morte.
Le potentiomètre utilisé est un potentiomètre digital à 9 bits.
Le courant max admissible est 1,3 mA et la tension Vref max est 5,5 V

Pour une tension Uwp, on a un angle : Angle= Uwp/Vref.359
