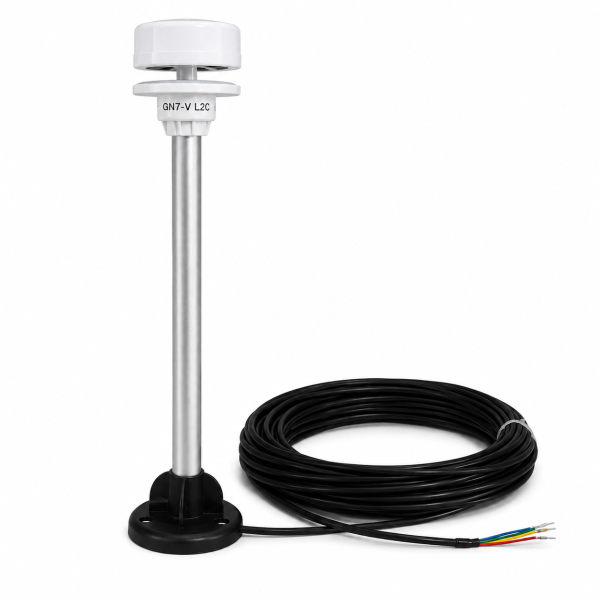

Anemómetro ultrasónico NMEA0183

Anemómetro ultrasónico NMEA0183

689,00 € (impuestos inc.) (574,17 € netos)

Anemómetro ultrasónico de paletas robusto y preciso. Adecuado para la conexión RS232 o RS422, protocolo de transmisión NMEA0183. PLC compatible con una serie de interfaces opcionales.

Referencia
CV7-V
Preorden

El anemómetro de paletas CV7 es un anemómetro ultrasónico fabricado en Francia. Este anemómetro ha demostrado su eficacia en aplicaciones marinas, y es conocido por su robustez en el sector naval, así como por su precisión en el sector de la vela de competición.

Los sensores de viento sónicos son veletas estáticas sin partes giratorias. Así, el sensor de viento CV7 es discreto debido a su pequeño tamaño y a la ausencia de piezas móviles que no atraen la mirada.

Sensor de viento configurable

Este sensor sónico es configurable, se pueden ajustar los siguientes parámetros: corrección de ángulo, constante de tiempo de suavizado, unidades de medida, formato de interfaz. La configuración del anemómetro sónico se almacena en una EEPROM no volátil.

Posibles conexiones

El sensor puede ser operado directamente por un PC o por cualquier equipo equipado con un puerto serie, TTL o RS232 (conexiones no suministradas). El protocolo de transmisión es NMEA0183, un estándar muy sencillo de descodificar en ASCII, 4800 baudios (ver documentación más abajo).

Fabricado en Francia

Los anemómetros de paletas CV7 se fabrican en Francia, en la región de Nantes, lo que permite un servicio posventa rápido y eficaz. Esta proximidad también permite al fabricante adaptar estos productos a sus necesidades específicas.

Los anemómetros se someten a estrictos controles de calidad durante todo el proceso de fabricación.

Especificaciones técnicas

Cableado :

4 cables :

  • Rojo: +12Vdc (9 a 16Vdc, 12mA)
  • Azul: 0V
  • Amarillo: salida NMEA0183® +
  • Verde: NMEA0183® - salida

Rango de medición :

  • Fuerza del viento: de 0,25 a 80 nudos
  • Ángulo de viento: de 0 a 359° - Temperatura: -15°C (excluyendo la temperatura del agua)
  • Temperatura: de -15°C (sin hielo) a +55°C

Sensibilidad de las mediciones :

  • Fuerza del viento: 0,25 nudos
  • Ángulo de viento: +/-1°.
  • Temperatura del viento: +/- 1°C

Frases NMEA0183® utilizadas:

  • IIMWV: Ángulo de viento, fuerza del viento y validez de la medición
  • WIXDR: Temperatura del viento
  • PLCJ: Datos del fabricante
  • PLCJE: Datos del fabricante
  • Velocidad de transmisión: 4800 baudios
  • Cumple la normativa europea CE

Configuraciones programables :

  • Corrección del ángulo en grados
  • Constante de tiempo de suavizado de velocidad y dirección: 1, 2, 4, 8, 16 s
  • Unidad de velocidad en nudos, m/s, km/h
  • Unidad de temperatura Celsius o Fahrenheit
  • Formato de interfaz NMEA® o especializado

COMPATIBILIDAD

  • Estándar NMEA0183® - 4800 baudios
  • FURUNO©, RD30, RD33, Sondas, Radares, NavNet, NavNet2, NavNet3...
  • GARMIN© todos los indicadores con ventana de viento y entrada NMEA0183®.
  • NKE Topline, TL25, GyroPilot, MultiGraph, interfaz de entrada NMEA®/Topline
  • SIMRAD: IS15 Wind, IS15 Expendeur, interfaz SimNet AT10
  • Software de navegación: Adrena, FT NavVision, MaxSea, Noé, OpenCPN, ScanNav, Seapro, Sodena, StatMETEO.
  • NASA, METEOMAN para aplicaciones terrestres
  • Compatible con todos los equipos NMEA2000 con nuestra opción WindyPlug.
  • B&G, FURUNO, GARMIN, HUMMINBIRD, LOWRANCE, RAYMARINE, SIMRAD, etc.

COMPOSICIÓN DE LA OFERTA

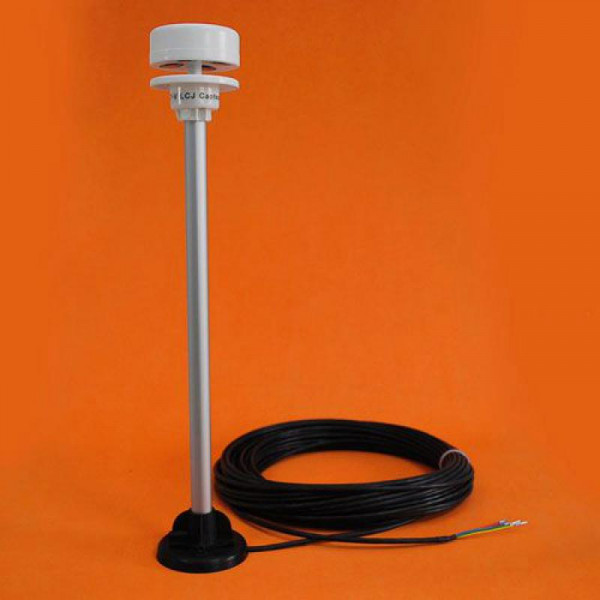

  • Sensor CV7-V con soporte vertical de 310 mm
  • Soporte de fijación
  • 25 m de cable 4X de 0,22 mm².
  • Instrucciones de instalación y funcionamiento
Otras características
Protocolos
NMEA
Interfaz
RS422 ; RS232
Alambrado
25 m
Viento
Precisión
0,25 Nudos
Rango de medición
0,25 à 80 Nudos
Dirección del viento
Precisión
±1°
Rango de medición
0 à 359°
