Interfaz Modbus con alarma para anemómetro

Interfaz Modbus con alarma para anemómetro

260,00 € (impuestos inc.) (216,67 € netos)
Entrega de 1 a 5 días

La pasarela Modbus para anemómetro KTL-250 con alarma permite medir la velocidad y la dirección del viento con un anemómetro Davis Instruments 7911 o 6410, sin necesidad de la estación meteorológica completa. La supervisión de la velocidad y la dirección del viento puede realizarse a través de canales de retransmisión analógicos con salidas de 0-5 V, 1-5 V, 0-20 mA o 4-20 mA.

Referencia
KTL-250
En stock (3 Artículos)

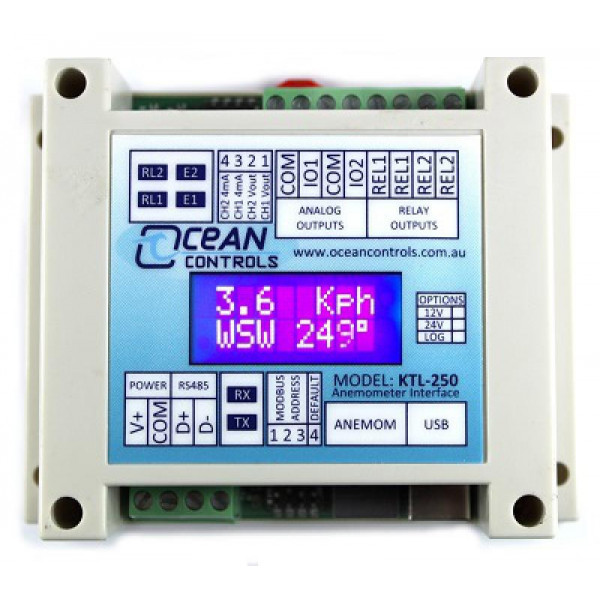

La interfaz KTL-250 Modbus con alarma permite medir la velocidad y la dirección del viento con un anemómetro Davis Instruments 7911 o 6410 sin necesidad de una estación meteorológica completa.

Anemómetro Davis Instruments 7911 o 6410, sin necesidad de la estación meteorológica completa. La supervisión de la velocidad y la dirección del viento puede realizarse a través de canales de retransmisión analógicos con salidas de 0-5 V, 1-5 V, 0-20 mA o 4-20 mA. Este modelo tiene una pantalla LCD retroiluminada.   Además de controlar la velocidad y la dirección, se pueden programar 2 relés de alarma para que se activen a una determinada velocidad o dirección del viento, o una combinación de ambas. Ambas variables también pueden controlarse mediante el protocolo Modbus con una conexión USB o RS485 de dos hilos.   Los ajustes se realizan mediante los interruptores DIP o el protocolo Modbus y el software disponible para su descarga en la página web del fabricante (véase el manual de instrucciones).

IMPORTANTE: El KTL-250 requiere el KTL-250 Configurator con un cable USB para su configuración. Disponible aquí: Software KTL-250

Ventajas:

  • Se conecta con un anemómetro Davis Instruments 7911 o 6410 para controlar la velocidad y la dirección del viento
  • Interfaz con PLCs y otros controladores con protocolo Modbus y utilizando señales de 4-20 mA o 0-5 V
  • Genera alarmas en función de la velocidad y la dirección del viento
  • Comunicación mediante USB o conexión RS485 de dos hilos

Especificaciones técnicas

Monitorización

  • Tipos de medición: Velocidad del viento, Dirección del viento
  • Unidades de medida: Definidas por el usuario: mph, km/h, nudos, m/s, grados, otras (calibración personalizada del anemómetro)
  • Calibración del anemómetro: definida por los registros de retención 29 y 30
  • Desplazamiento de dirección: 0-360, definido por el registro de retención 34

Relés de alarma

  • Número de relés: 2
  • Tipos de alarmas:
    • Velocidad del viento: instantánea, límite, periódica
    • Dirección del viento: instantánea, por encima/por debajo del límite establecido, periódica
  • Registros de retención asociados (ver instrucciones de uso) :
    • Relevo 1: 10-17
    • Relevo 2: 20-27

Comunicaciones

  • Tipos de conexión: USB, RS485 bifilar
  • Velocidad de transmisión: Definida por el usuario: 2400, 4800, 9600 (por defecto), 19200,
  • 38 400, 57 600
  • Dirección Modbus: 1-243
  • Formato de retransmisión analógica:
  • Velocidad del viento: 0-5 V / 0-20 mA, 1-5 V / 4-20 mA
  • Dirección del viento: 0-5 V / 0-20 mA, 1-5 V / 4-20 mA
  • Registros de retención asociados: Dirección: 37, Velocidad de transmisión: 38, Paridad: 39

Ficha de producto KTL250 (FR)

Descargar (283.24KB)

Manual KTL250 / KTA250 (FR)

Descargar (705.77KB)

Manual KTA-250 v4.5 (EN)

Descargar (552.02KB)

Software KTA-250

Descargar (357.61KB)
Otras características
Alimentación
8-24 VDC
Dimensión
11.5 x 9.0 x 4.0 cm
Compatibilidad
Anémomètres Davis Instruments 7911 et 6410
Pantalla
LCD rétro-éclairé bleu et blanc
