Pasarela Modbus para Vantage Pro2

Pasarela Modbus para Vantage Pro2

240,00 € (impuestos inc.) (200,00 € netos)

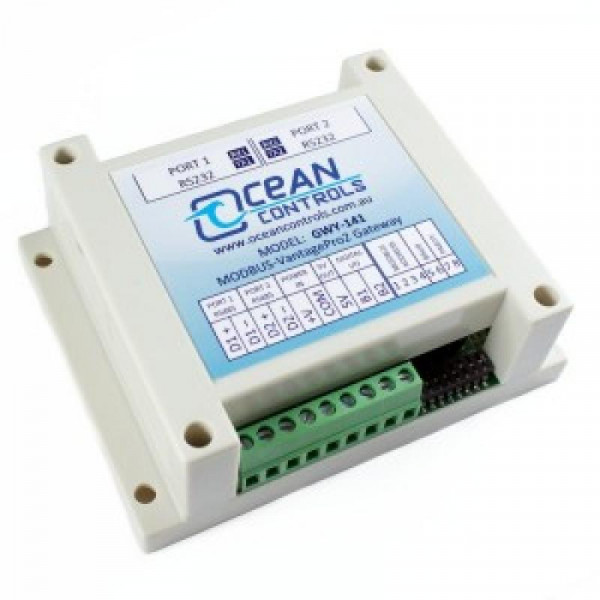

La interfaz Modbus GWY-141 para Vantage Pro2 permite una fácil conexión de un PLC (controlador lógico programable), RTU (unidad terminal remota) o sistema SCADA (control de supervisión y adquisición de datos) a una estación meteorológica Vantage Pro2 de Davis Instruments.

Referencia
GWY-141
Preorden

La interfaz Modbus para las estaciones meteorológicas Vantage Pro2 le permite conectar fácilmente un PLC (controlador lógico programable), una RTU (unidad terminal remota) o un sistema SCADA a una estación meteorológica Vantage Pro2 de Davis Instruments.

Utilizando el protocolo MODBUS, su PLC puede monitorizar los parámetros meteorológicos y tomar acciones de automatización basadas en la velocidad y dirección del viento, la temperatura y muchas otras variables.

Estaciones meteorológicas compatibles:

La interfaz Modbus GWY-141 es compatible con los siguientes productos de Davis Instruments asociados a un registrador de datos WeatherLink SERIE 6510SER.

  • Cable Vantage Pro2 6152CEU
  • Cable Vantage Pro2 Plus 6162CEU
  • Vantage Pro2 Wireless 6152EU
  • Vantage Pro2 Plus Wireless 6162EU
  • Vantage Pro2 con ventilación activa 6153EU
  • Vantage Pro2 Plus con ventilador activo 6163EU
  • Consola meteorológica inalámbrica 6316EU (con el conjunto de sensores 6322OV)
  • 6316CEU Consola meteorológica con cable (con el conjunto de sensores 6322C)

La interfaz se conecta a la estación mediante el datalogger WeatherLink y aparece en la red Modbus en modo esclavo Modbus RTU. Esto permite a su PLC supervisar y tomar medidas en función de la velocidad y la dirección del viento, la temperatura y muchos otros parámetros.

Características técnicas

  • Conversión a unidades métricas simples
  • Se conecta a la estación meteorológica a través del puerto 2 RS232 (19.200 baudios)
  • Se conecta a la red Modbus RTU a través de los puertos RS232 o RS485
  • Selección de la dirección del esclavo Modbus: 1 a 16
  • Selección de la velocidad de transmisión de Modbus RTU: 2400, 4800, 9600 o 19200 baudios
  • Selección de paridad Modbus RTU: Ninguna, Impar, Par
  • Variables transferidas :
    • Temperatura exterior
    • Humedad exterior
    • Velocidad del viento
    • Precipitación
    • Presión atmosférica
    • Temperatura interior (consola)
    • Humedad en el interior de la vivienda (consola)
    • Radiación solar
    • Evapotranspiración
    • Precipitaciones diarias
    • Precipitaciones semanales
    • Pluviometría mensual
  • El estado de la comunicación OK se registra cuando la comunicación entre la Estación Meteorológica y la Pasarela es OK
  • La unidad puede atornillarse a un panel o a un clip para su montaje en un carril DIN.
  • Equipos compatibles: Ver tabla en la documentación en PDF
  • Norma: CE

Manual GWY141 (FR)

Descargar (583.98KB)

Manual GWY-141 v5.6 (EN)

Descargar (939.2KB)
Otras características
Alimentación
8-28 V CC, 100 mA
Dimensión
11.5 x 9.0 x 4.0 cm
Peso
0.2 kg
