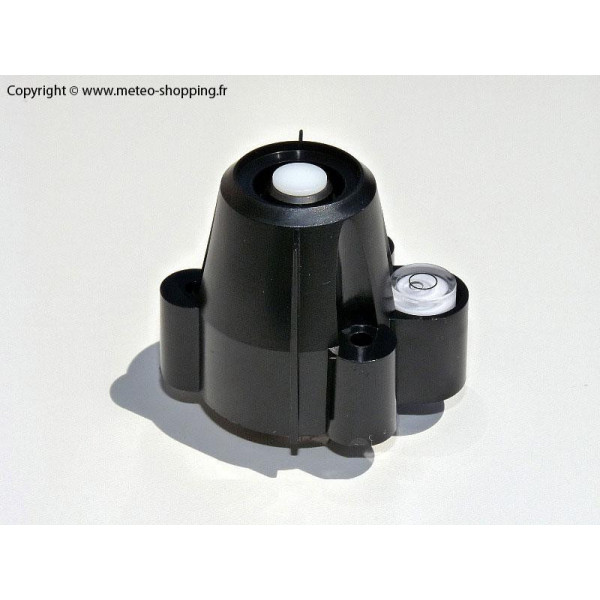

Pyranomètre pour mesure du rayonnement solaire

Pyranomètre pour la mesure du rayonnement solaire et le calcul de l'évapotranspiration potentielle (ETP). Le boîtier de la sonde a été conçu pour reduire le réchauffement de la diode interne dû aux radiations solaires.

La sonde est équipée d'un niveau à bulle pour faciliter son installation et d'un câble d'une longueur de 60 cm. La sonde se connecte directement sur la carte SIM de l'ISS de votre station Vantage Pro 2. Pour installer cette sonde sur un ISS de station météo Vantage Pro 2, vous avez besoin du support pour sonde solaire (Ref:6673) (en option) qui permet également de fixer la sonde UV 6490.

Caractéristiques techniques

Général

• Plages de température :
  • En fonctionnement : -40°F à 150°F (-40°C à 65°C)
  • En stockage : -50°F à 158°F (-45°C à 70°C)
• Transducteur : Photodiode de silicium
• Réponse spectrale : 400 à 1 100 nanomètres
• Réponse cosinétique :
  • Pourcentage de lecture : ±3% (angle zénithal de 0° à ±70°), ±10% (angle d'incidence de ±70° à ±85°)
  • Pourcentage à pleine échelle : ±2% (0° à ±90°)
• Longueur de câble fourni : 2 ' (0.6 m)
• Type de câble : 4 conducteurs, 26 AWG
• Connecteur : Connecteur modulaire (RJ-11)
• Spécifications E/S :
  • Fil vert : Sortie de 0 à 3V CC, 1.67 mV par W/m2
  • Fils rouge et noir : Masse
  • Fil jaune : 3 V CC ±10%, 1mA (typique)
• Coefficient de température : 0.067% par °F (0.12% par °C)
• Température de référence : 77°F (25°C)
  • Correction au-dessus de température de référence : -0.067% de lecture par °F (-0.12% par °C)
  • Correction en-dessous de température de référence : 0.067% de lecture par °F (0.12% par °C)
• Matériau protecteur : Plastique PVC résistant aux UV
• Dimensions (longeur x largeur x hauteur) : 51 x 70 x 57 mm
• Poids : 226 g

Sortie de capteur

• Résolution et Unités : 1 W/m2
• Plage de mesure : 0 à 1 800 W/m2
• Précision : ±5% à pleine échelle (Référence: Eppley PSP à 1000 W/m2) plus 45 W/m2 par câble additionnel de 100 ' (30 m)
• Dérive : jusqu'à ±2% par an
• Intervalle de mise à jour : 50 secondes à 1 minute
