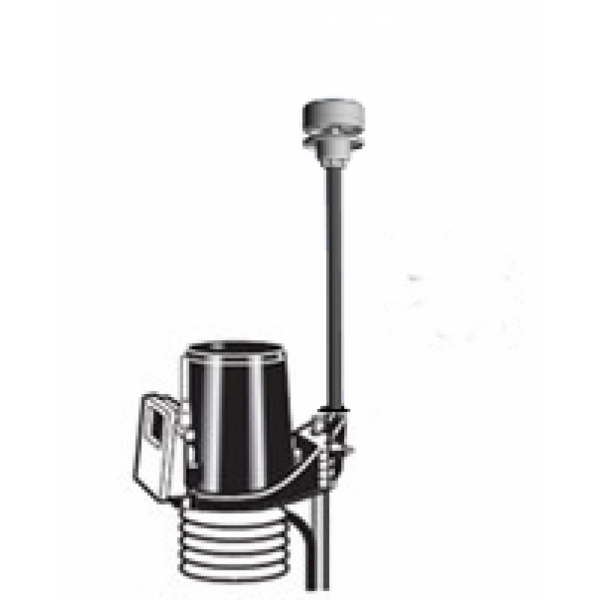

Anémomètre à ultrasons pour Vantage Pro 2

L'anémomètre-girouette CV7 est un anémomètre à ultrasons fabriqué en France. Cet anémomètre a fait ses preuve dans les applications marines, et se veut réputé pour sa robustesse dans le secteur de la navale mais aussi pour sa précision dans le secteur de la voile de compétition.

Les capteurs de vents soniques sont des girouettes-anémomètres statiques, sans pièces en rotation. Ainsi, l'anémomètre CV7 se veut discret de part sa petite taille mais aussi par l'absence de pièce en mouvement n'attirant pas l'oeil.

Une configuration compatible pour les utilisateurs d'anémomètres Davis Instruments

L'anémomètre-girouette à Ultrason CV7 a été adapté par obtenir des signaux identiques aux anémomètres Davis Instruments 6410 et 7911. La connexion est prévue sur connecteur RJ11 identiques aux anémomètres Davis Instruments.

La fréquence de mesure est de 533 ms. Pour une utilisation avec une station météo Vantage Pro 2 de Davis Instruments, le pas de mesure ne dépend pas de l'anémomètre mais du système acquisition de données de la suite de capteurs. Par conséquentes, le pas de mesure reste de 2.25 sec sur une station Vantage Pro 2.

Attention : une alimentation externe supplémentaire est nécessaire entre 2.7 et 38 Volts. Veuillez vous reporter à l'anémomètre Sonic 6415 pour une alimentation par panneau solaire.

Fabriqué en France

Les anémomètres-girouettes CV7 sont fabriqués en France dans la région nantaise, permettant un service après vente rapide et efficace.

Les anémomètres font l'objet de contrôles de qualité drastiques tout au long du processus de fabrication

Caractéristiques techniques

Type de sortie :

• Anémomètre : drain ouvert.
• Girouette :potentiomètre digital

Consommation

VDD (V) / mAh
3,6 / 9,5
7,2 / 5
9,6 / 5
12 / 2,6
14 / 2,6
18 / 2,6
24 / 2,5
27 / 2,5

Consommations maximum.

Connexions

Sur connecteur RJ11 :

• Anémomètre : fil jaune.
• Alimentation (VREF) potentiometre : fil noir
• Angle du vent (WP) : fil rouge
• Masse (GND) : fil vert

Fils d'alimentation:

• Alimentation : fil marron
• Masse (GND) : fil bleu

Anémomètre

Le signal de sortie WS est en drain ouvert. Courant max : 170 mA. Tension max : 100 V

Le signal généré est un signal carré symétrique de fréquence proportionnelle à la vitesse du vent. Pour un signal à fréquence F, on a une vitesse:

• Vmph= 2,25 F en mille/heure.
• Vkt= 1,95 F en nœuds.
• Vkm/h= 3,62 F en Km/h.
• Vm/s= 1,006 F en m/s.

Résolution sur 16 bits.
Vent maximum : 80 Kt (148,16 Km/h)

Girouette

Le capteur convertit l'angle du vent sur un potentiomètre. Les valeurs angulaires à convertir vont de 0° à 359° (0° étant égal à 360°) sans bande morte.
Le potentiomètre utilisé est un potentiomètre digital à 9 bits.
Le courant max admissible est 1,3 mA et la tension Vref max est 5,5 V

Pour une tension Uwp, on a un angle : Angle= Uwp/Vref.359
