Passerelle Modbus avec alarme pour anémomètre

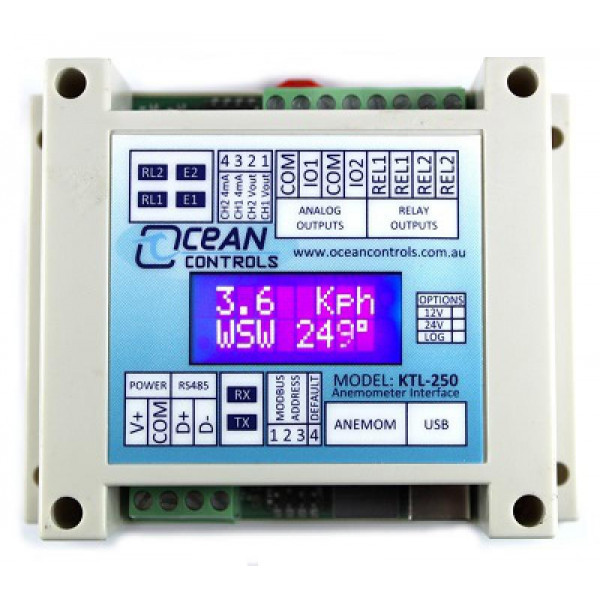

Le KTL-250 est une carte de surveillance et d'alarme anémomètre. Il permet de mesurer la vitesse et la direction du vent avec un anémomètre Davis Instruments 6410 ou 7911, sans avoir besoin de la totalité de la station météorologique.

La surveillance de la vitesse et de la direction du vent peut se faire via les canaux analogiques de retransmission avec des sorties 0-20mA ou 4-20mA. Outre qu'une surveillance de la vitesse et de la direction, 2 relais d'alarme peuvent être programmés pour s'activer à une certaine plage de vitesse ou de direction du vent, ou une combinaison des deux. La vitesse et la direction du vent peuvent également être surveillées en utilisant le protocole Modbus avec une connexion USB ou 2 fils RS-485. Tous les paramètres sont définis en utilisant le protocole Modbus et le logiciel fourni.

IMPORTANT : Le modèle KTL-250 nécessite KTL-250 Configurator avec un câble USB pour la configuration. Disponible ici : KTL-250 Software

Avantages :

• Se connecte avec un anémomètre Davis Instruments 7911 ou 6410 pour surveiller la vitesse et la direction du vent
• Interface pour API et autres contrôleurs avec le protocole Modbus et utilisant des signaux 4-20 mA ou 0-5 V
• Génère des alarmes selon la vitesse et la direction du vent
• Communication via une connexion USB ou RS485 à 2 fils

Caractéristiques techniques

Surveillance

• Types de mesure : Vitesse du vent, Direction du vent
• Unités de mesure : Définie par l'utilisateur : mph, km/h, noeuds, m/s, degrés, autre (calibration personnalisée de l'anémomètre)
• Calibration de l'anémomètre : définie par les registres de maintien 29 et 30
• Décalage de direction : 0-360, défini par le registre de maintien 34

Relais d'alarmes

• Nombre de relais : 2
• Types d'alarmes :
  • Vitesse du vent : instantanée, limite, périodique
  • Direction du vent : instantanée, supérieure/inférieure à la limite définie, périodique
• Registres de maintien associés (voir mode d'emploi) :
  • Relais 1 : 10-17
  • Relais 2 : 20-27

Communications

• Types de connexions : USB, RS485 à deux fils
• Vitesse de transmission (en bauds) : Définie par l'utilisateur : 2 400, 4 800, 9 600 (par défaut), 19 200,
  38 400, 57 600
• Adresse Modbus : 1-243
• Format de re-transmission analogique :
  • Vitesse du vent : 0-5 V / 0-20 mA, 1-5 V / 4-20 mA
  • Direction du vent : 0-5 V / 0-20 mA, 1-5 V / 4-20 mA
• Registres de maintien associés : Adresse : 37, Vitesse de transmission : 38, Parité : 39
